Lüfter Axial 24V AC 80x80x38mm Kugellager 2500U/min

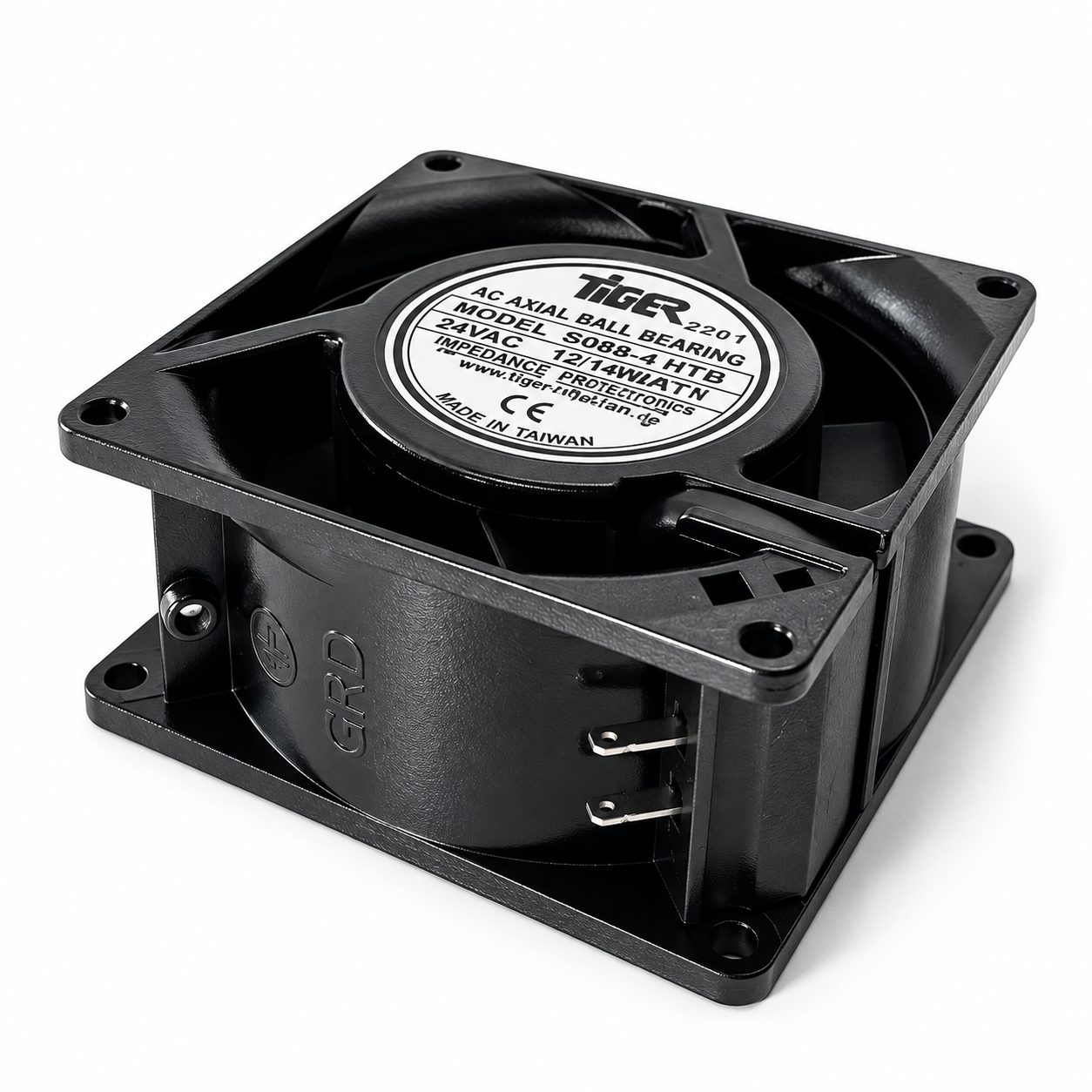

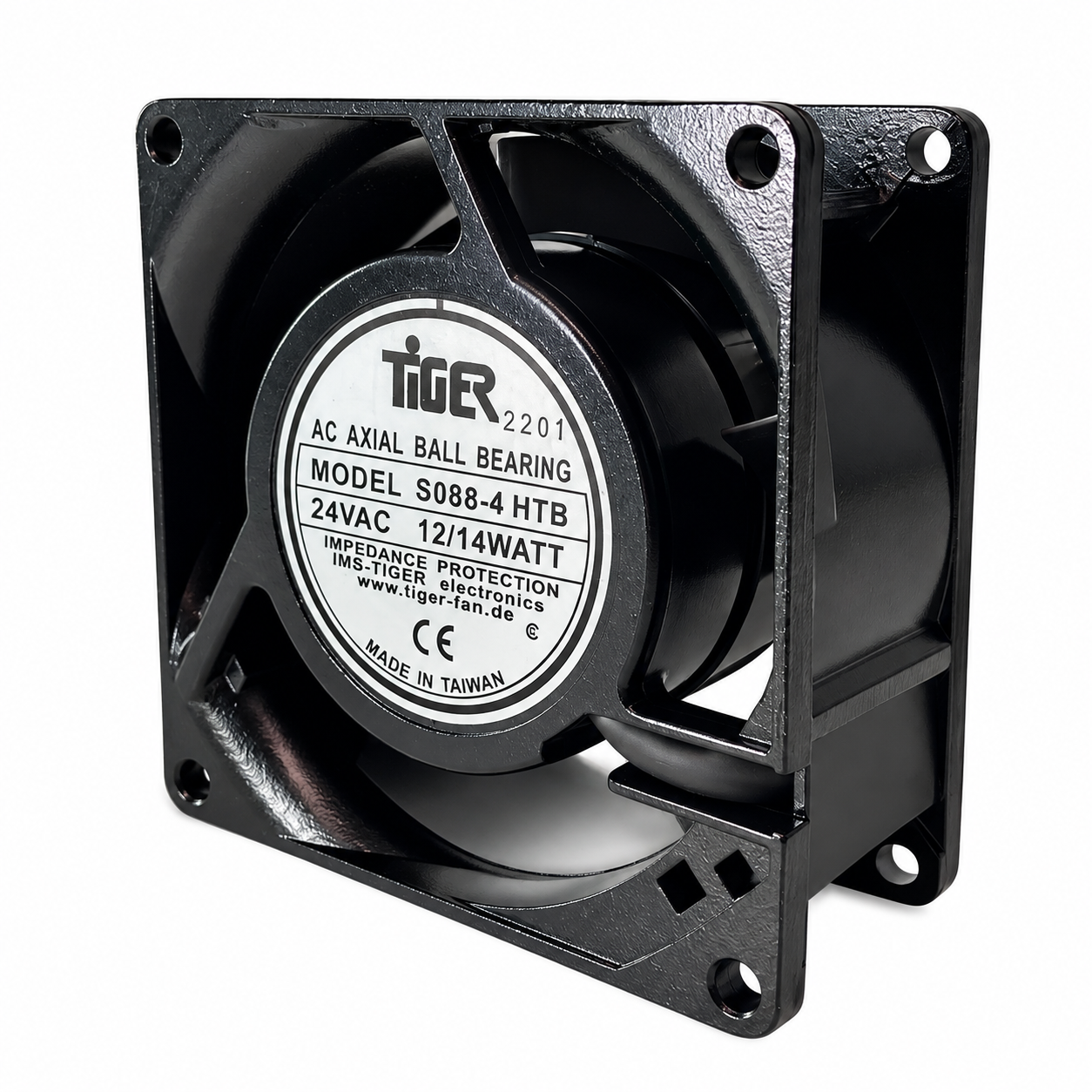

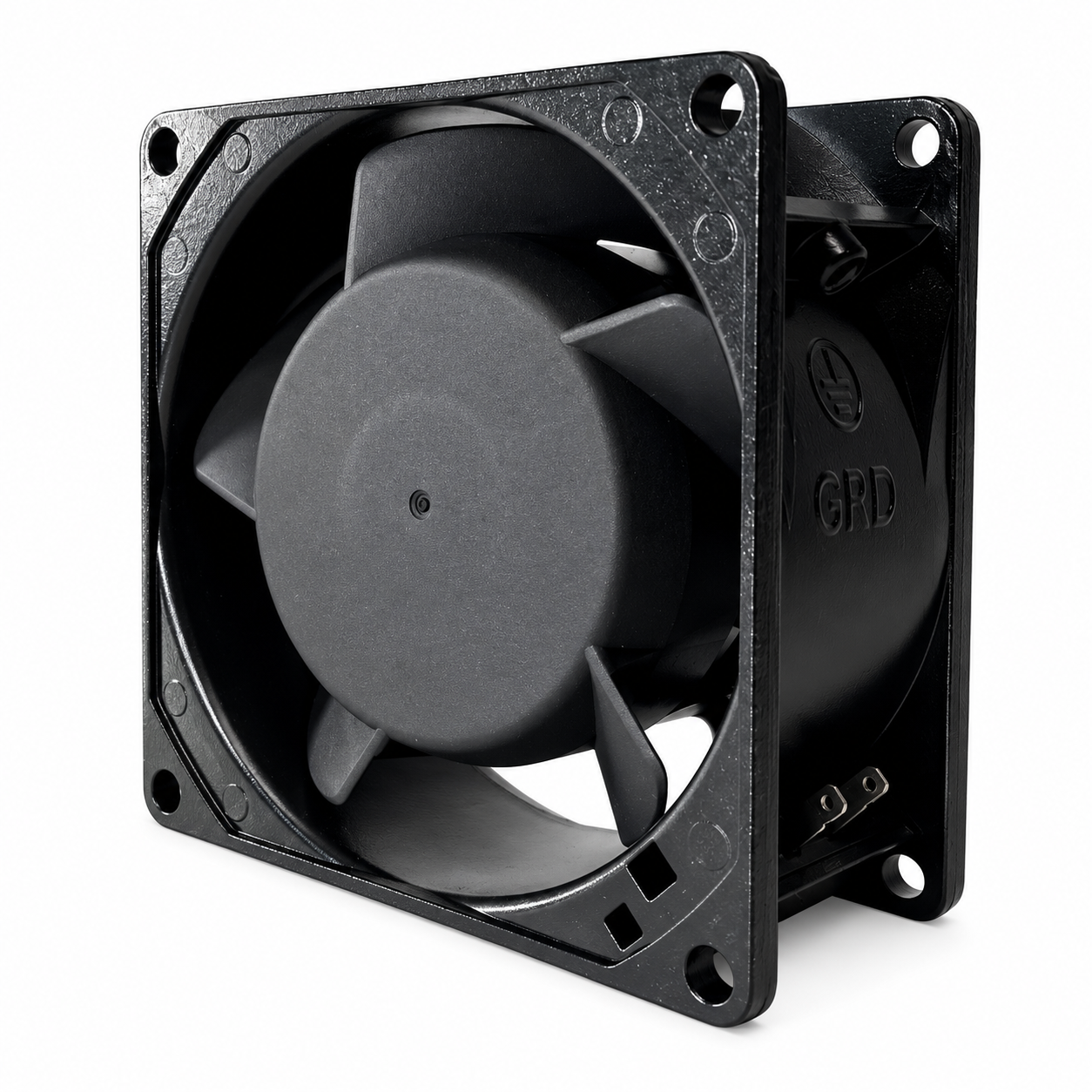

TIGER S088-4-HTB – Industrie-Axiallüfter 80 x 80 x 38 mm, 24 V AC

Der TIGER S088-4-HTB ist ein kompakter Industrie-Axiallüfter für den Betrieb mit 24 V AC (Wechselspannung). Mit seinen Abmessungen von 80 x 80 x 38 mm, einer Nenndrehzahl von 2.500 U/min und einer Luftfördermenge von bis zu 40,8 m³/h eignet sich der Wechselstromlüfter für die Integration in industrielle Geräte, Messsysteme und automatisierte Anlagen.

Die Bauform mit 38 mm Einbautiefe bietet eine Alternative zu flacheren 80-mm-Axiallüftern, wenn die mechanischen Einbauverhältnisse dies zulassen. Der elektrische Anschluss erfolgt über Flachsteckkontakte. Die Leistungsaufnahme beträgt 12 W bei 50 Hz.

Neben der klassischen Geräte- und Schaltschrankbelüftung ist die professionelle Pilzzuchttechnik ein besonders interessanter Anwendungsbereich. Hier werden kompakte 24-V-AC-Axiallüfter unter anderem zur aktiven Luftführung in Psychrometern, RH-Messboxen und anderen Feuchtemesssystemen eingesetzt.

Sensorbelüftung in Psychrometern und RH-Messsystemen

In professionellen Pilzzuchtanlagen müssen Temperatur, relative Luftfeuchtigkeit (Relative Humidity, RH) und weitere Klimaparameter zuverlässig überwacht werden. Die erfassten Messwerte bilden die Grundlage für die automatische Regelung der Bedingungen in den Zuchtkammern.

Eine wichtige Aufgabe übernehmen dabei belüftete Feuchtemessgeräte und Psychrometer. Bei klassischen Psychrometern wird die relative Luftfeuchtigkeit aus den Messwerten eines trockenen und eines befeuchteten Temperaturfühlers ermittelt.

Für dieses Messverfahren ist eine geeignete Luftströmung an den Messfühlern erforderlich. Ein integrierter Axiallüfter saugt Luft aus der Zuchtkammer an und führt sie durch das Messgehäuse beziehungsweise über die Sensoren.

Diese aktive Luftprobenführung unterstützt einen kontinuierlichen Luftaustausch im Messgerät. Dadurch können die Sensoren Veränderungen der Raumluft zeitnah erfassen. Bei psychrometrischen Messverfahren ist eine ausreichende und möglichst reproduzierbare Luftströmung außerdem für die Messbedingungen von Bedeutung.

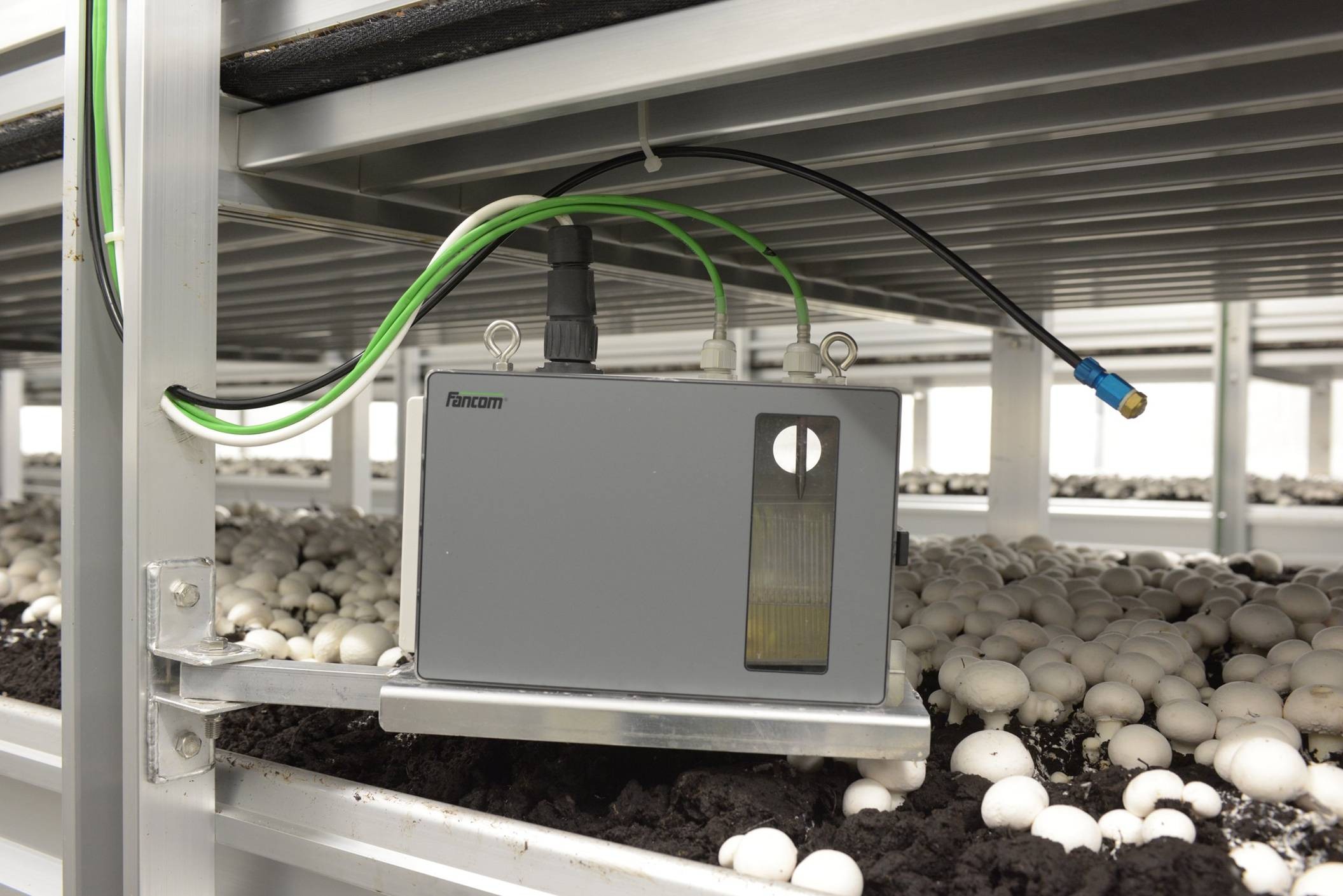

24-V-AC-Axiallüfter werden nach Angaben von Anlagenherstellern für diese Aufgabe in professionellen Pilzzuchtanlagen eingesetzt, beispielsweise in Psychrometern und RH-Messboxen im Umfeld von Fancom-Klimaregelsystemen.

Der TIGER S088-4-HTB bietet mit seiner 80-mm-Bauform und seiner Luftförderleistung eine mögliche Lösung für die konstruktive Integration in entsprechende Messgeräte. Die Eignung für ein bestimmtes Sensorgehäuse oder Gerätemodell ist anhand der jeweiligen Anforderungen zu prüfen.

24 V AC für industrielle Mess- und Steuerungstechnik

In der industriellen Automatisierung sowie in der Agrar- und Gebäudetechnik werden häufig Steuerstromkreise mit 24 V Wechselspannung eingesetzt. Diese können beispielsweise über geeignete Transformatoren versorgt werden.

Der TIGER S088-4-HTB ist für den direkten Betrieb an einer entsprechend ausgelegten 24-V-AC-Versorgung vorgesehen. Bei bereits vorhandener und ausreichend dimensionierter Wechselspannungsversorgung ist für den Lüfter kein zusätzliches AC/DC-Netzteil erforderlich.

Dies erleichtert die Integration in geeignete Steuerungsarchitekturen und ist insbesondere für OEM-Hersteller, Geräteentwickler und Systemintegratoren interessant.

Professionelle Pilzzucht und Mushroom Growing

Die industrielle Pilzzucht stellt hohe Anforderungen an die Überwachung und Regelung der klimatischen Bedingungen. Temperatur, Luftfeuchtigkeit, CO2-Konzentration und Luftbewegung müssen entsprechend den jeweiligen Kultivierungsprozessen erfasst und gesteuert werden.

Kompakte Axiallüfter übernehmen dabei wichtige Aufgaben innerhalb der Mess- und Regeltechnik. Dazu gehören insbesondere die Luftprobenführung in Psychrometern, die Belüftung von Sensorgehäusen und die Luftförderung innerhalb technischer Gerätebaugruppen.

Der S088-4-HTB richtet sich deshalb auch an Hersteller professioneller Pilzzuchtanlagen, Entwickler von Feuchtemessgeräten sowie Systemintegratoren der Agrar- und Klimaregelungstechnik.

Vertical Farming, Indoor Farming und Agrarautomatisierung

Weitere mögliche Anwendungsbereiche bestehen im Vertical Farming, Indoor Farming, in der Gewächshausautomatisierung und in anderen Systemen der Controlled Environment Agriculture (CEA).

In diesen Anlagen werden Sensorik, Klimaregelung, Luftführung und elektrische Automatisierung miteinander kombiniert, um kontrollierte Wachstumsbedingungen zu schaffen.

24-V-AC-Axiallüfter können dabei in geeigneten Messgeräten, Sensorbaugruppen, Steuerungseinheiten und technischen Luftführungssystemen eingesetzt werden, sofern die elektrischen und mechanischen Anforderungen sowie die zulässigen Umgebungsbedingungen eingehalten werden.

Ihre Vorteile auf einen Blick

• Industrie-Axiallüfter für 24 V AC (Wechselspannung)

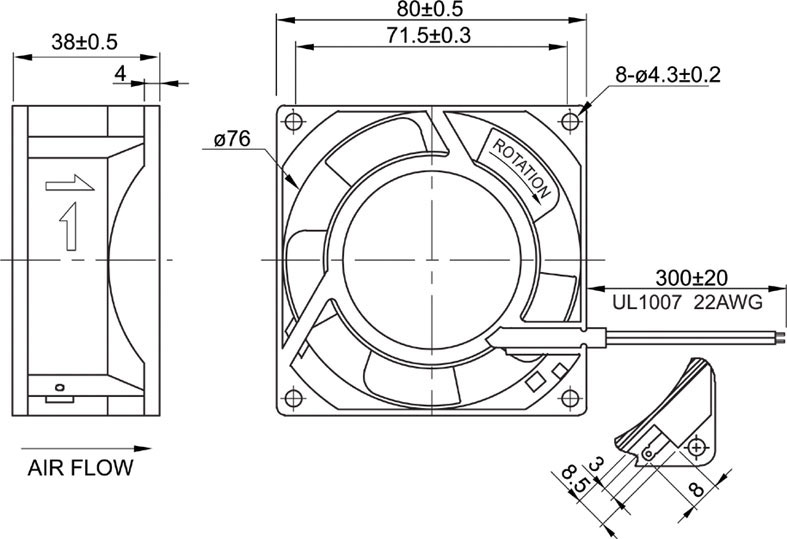

• Abmessungen von 80 x 80 x 38 mm
• Luftfördermenge bis 0,68 m³/min beziehungsweise 40,8 m³/h
• Nenndrehzahl von 2.500 U/min
• Leistungsaufnahme von 12 W bei 50 Hz
• Geräuschpegel von ca. 32 dB(A)
• Nominelle Lebensdauer von ca. 50.000 Betriebsstunden gemäß bisheriger Produktangabe
• Elektrischer Anschluss über Flachsteckkontakte
• Für die Integration in geeignete Psychrometer und RH-Feuchtemesssysteme
• Aktive Luftprobenführung über Temperatur- und Feuchtesensoren
• Interessant für OEM-Hersteller und Systemintegratoren
• Anwendungsmöglichkeiten in Pilzzuchttechnik, Agrarautomatisierung und Vertical Farming
• Auch für klassische industrielle Geräte- und Schaltschrankbelüftung einsetzbar

Typische Einsatzbereiche

• Psychrometer zur Messung der relativen Luftfeuchtigkeit

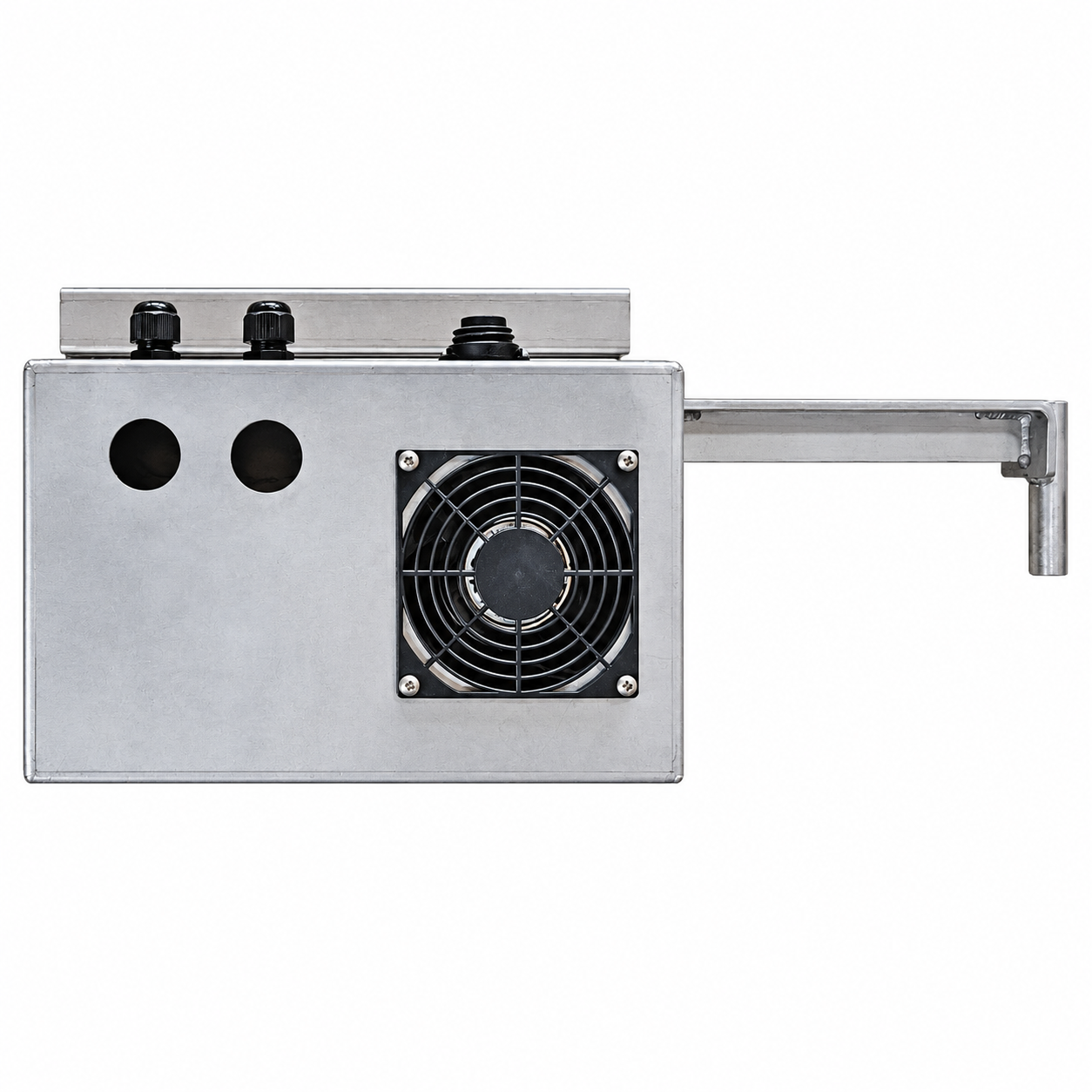

• RH-Messboxen und belüftete Feuchtemessgeräte
• Aktive Sensorbelüftung und Luftprobenführung
• Professionelle Pilzzuchtanlagen und Mushroom Growing
• Klimaüberwachung in Zucht- und Kultivierungskammern
• Agrarautomatisierung und Klimaregelungssysteme
• Vertical Farming und Indoor Farming
• Gewächshaus- und Kultivierungstechnik
• Elektronische Steuerungs- und Sensorgehäuse
• Schaltschrank- und Gerätebelüftung
• Industrieelektronik und Mechatronik
• Maschinen-, Apparate- und Anlagenbau
• Mess-, Prüf- und Automatisierungstechnik

Technische Daten

Die maximale Luftfördermenge gilt bei freiem Luftdurchlass. Die tatsächlich erreichte Luftleistung hängt vom Strömungswiderstand der jeweiligen Einbausituation ab.

Hinweise für Konstrukteure und Anlagenhersteller

Bei der Auswahl des Lüfters sind insbesondere die benötigte Luftfördermenge, der Strömungswiderstand des Messgehäuses beziehungsweise Luftkanals, die elektrische Versorgung, der verfügbare Einbauraum und die vorgesehenen Betriebszeiten zu berücksichtigen.

In professionellen Pilzzuchtanlagen können hohe Luftfeuchtigkeit, Kondensation und erhöhte Temperaturen auftreten. Aus dokumentierten Kundenanwendungen sind relative Luftfeuchtigkeiten bis 95 % sowie Kammertemperaturen bis 80 °C während einer 24-stündigen thermischen Behandlung bekannt. Dabei können die eingesetzten Lüfter eingeschaltet bleiben.

Diese Angaben beschreiben Betriebsbedingungen einzelner Kundenanlagen und stellen keine Freigabe oder zugesicherte Belastbarkeit des S088-4-HTB bei diesen Werten dar. Die Eignung für solche Bedingungen muss anhand der zulässigen Betriebsgrenzen des jeweiligen Lüfters gesondert geprüft werden.

Der S088-4-HTB ist für den Betrieb mit 24 V Wechselspannung vorgesehen. Ein direkter Betrieb an 24 V Gleichspannung ist nicht vorgesehen.

Weitere technische Informationen und Datenblätter sind auf Anfrage erhältlich.

Abbildung ähnlich.
