TIGER Axiallüfter 92 × 92 × 25 mm, 24 V AC, Kugellager, 2500 U/min

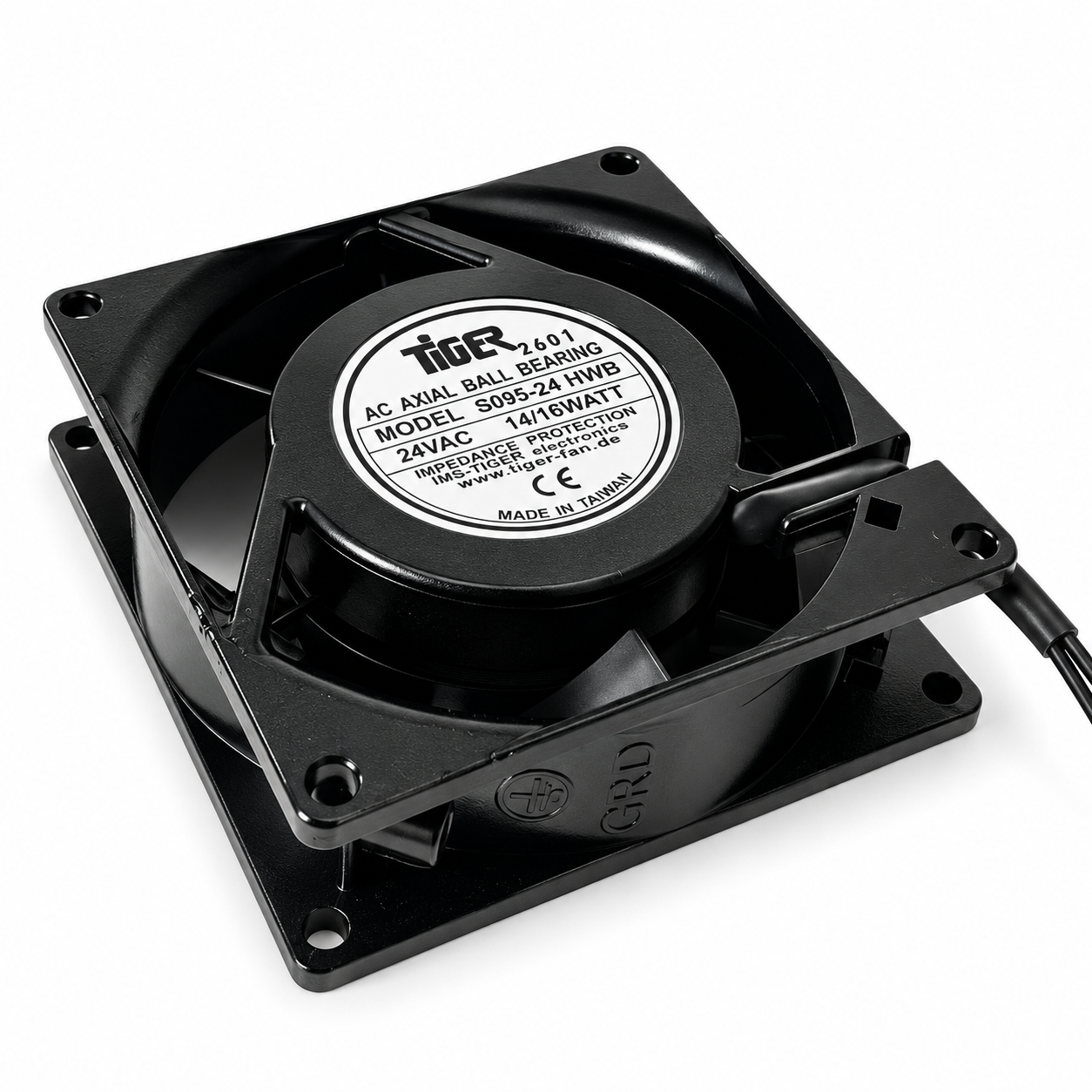

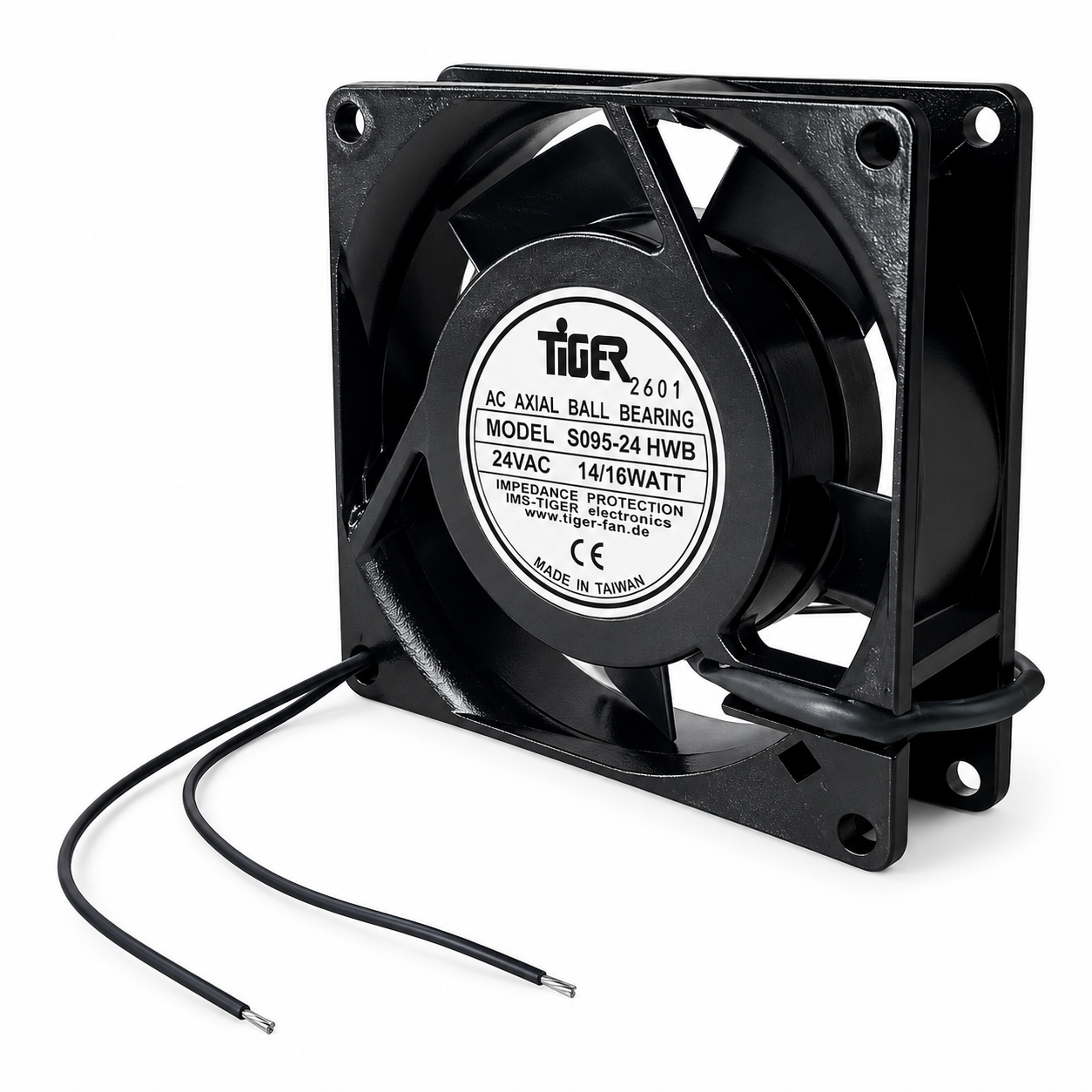

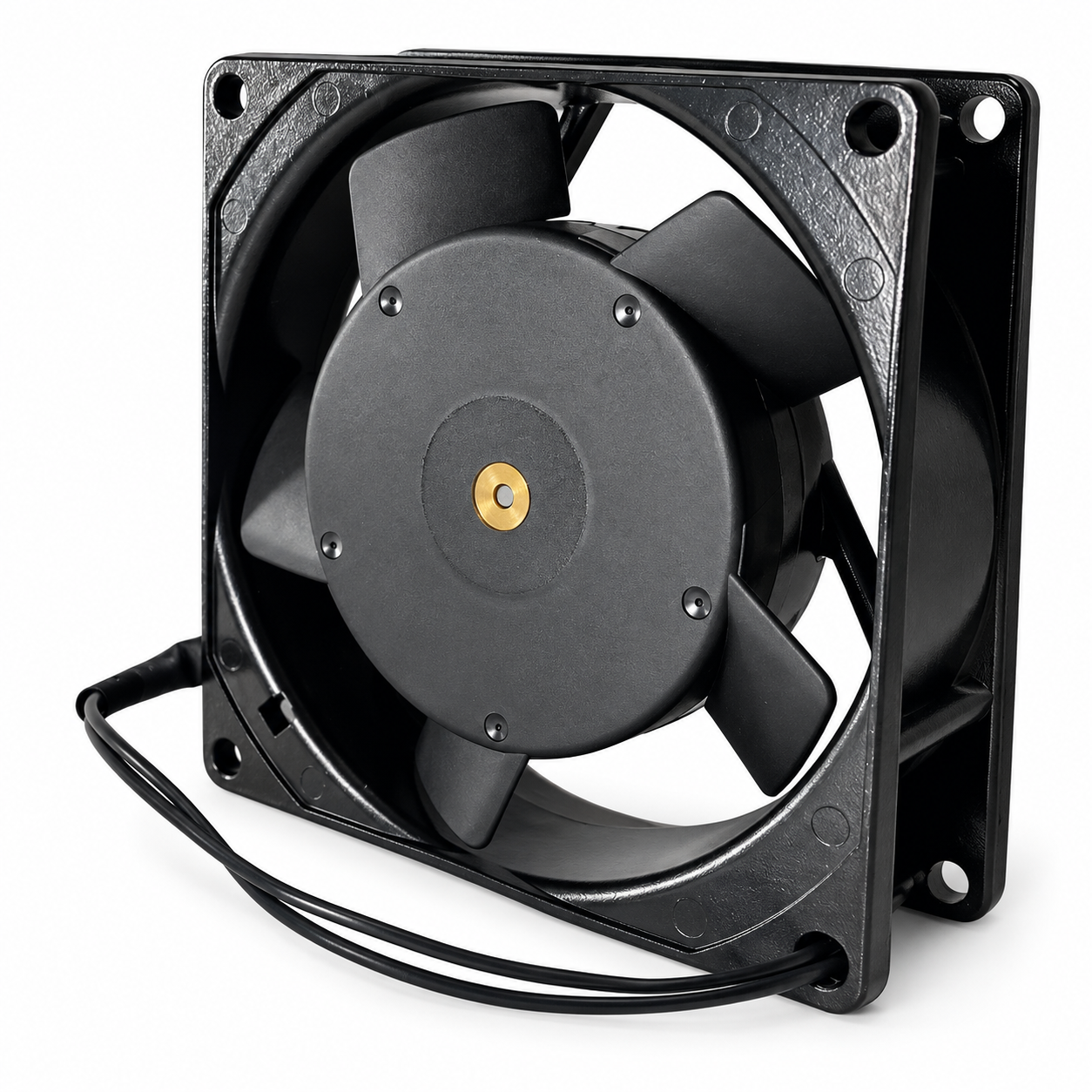

TIGER S095-24-HWB – Industrie-Axiallüfter 92 x 92 x 25 mm, 24 V AC

Der TIGER S095-24-HWB ist ein kugelgelagerter Industrie-Axiallüfter für den Betrieb mit 24 V AC (Wechselspannung) bei 50/60 Hz. Mit seinen Abmessungen von 92 x 92 x 25 mm eignet sich der Wechselstromlüfter für die Integration in industrielle Geräte, elektronische Steuerungssysteme, Messgeräte und automatisierte Anlagen.

Der widerstandsfähige Aluminiumdruckgussrahmen aus ADC12, das Lüfterrad aus thermoplastischem PBT gemäß UL 94 V-0 und der impedanzgeschützte Motor sind auf industrielle Anwendungen ausgelegt. Die nominelle Lebensdauer beträgt 40.000 Betriebsstunden gemäß Herstellerangabe.

Mit einer maximalen Luftfördermenge von 55,8 m³/h bei 50 Hz beziehungsweise 67,8 m³/h bei 60 Hz bietet der S095-24-HWB eine kompakte Lösung für die gezielte Luftförderung innerhalb technischer Geräte und Anlagen.

Neben der klassischen Geräte- und Schaltschrankbelüftung ist die professionelle Pilzzuchttechnik ein wichtiger Anwendungsbereich. Hier werden 24-V-AC-Axiallüfter unter anderem zur aktiven Luftführung in Psychrometern und RH-Feuchtemesssystemen eingesetzt.

Sensorbelüftung in Psychrometern und RH-Messsystemen

In professionellen Pilzzuchtanlagen müssen Temperatur, relative Luftfeuchtigkeit (Relative Humidity, RH) und weitere Klimaparameter kontinuierlich überwacht werden. Die Messwerte bilden die Grundlage für die automatische Regelung der Bedingungen in den Zuchtkammern.

Eine wichtige Aufgabe übernehmen dabei belüftete Feuchtemessgeräte und Psychrometer. Bei klassischen Psychrometern wird die relative Luftfeuchtigkeit anhand der Messwerte eines trockenen und eines befeuchteten Temperaturfühlers bestimmt.

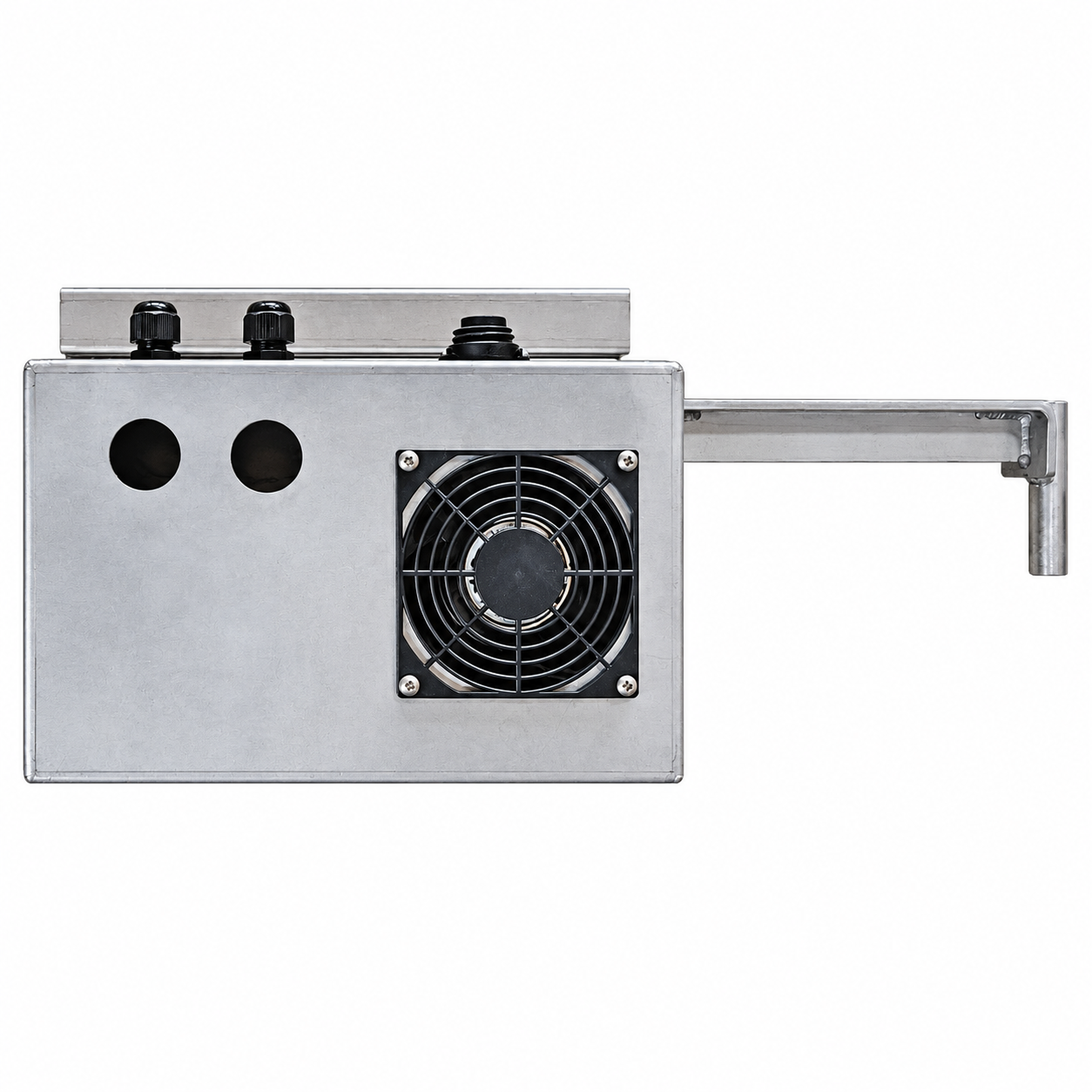

Für dieses Messverfahren ist eine geeignete Luftströmung an den Messfühlern erforderlich. Ein integrierter Axiallüfter saugt Luft aus der Zuchtkammer an und führt sie durch das Messgehäuse beziehungsweise über die Sensoren.

Diese aktive Luftprobenführung unterstützt einen kontinuierlichen Luftaustausch im Messgerät. Dadurch können die Sensoren Veränderungen der Raumluft zeitnah erfassen. Bei psychrometrischen Messverfahren ist eine ausreichende und reproduzierbare Luftströmung außerdem für die Messbedingungen von Bedeutung.

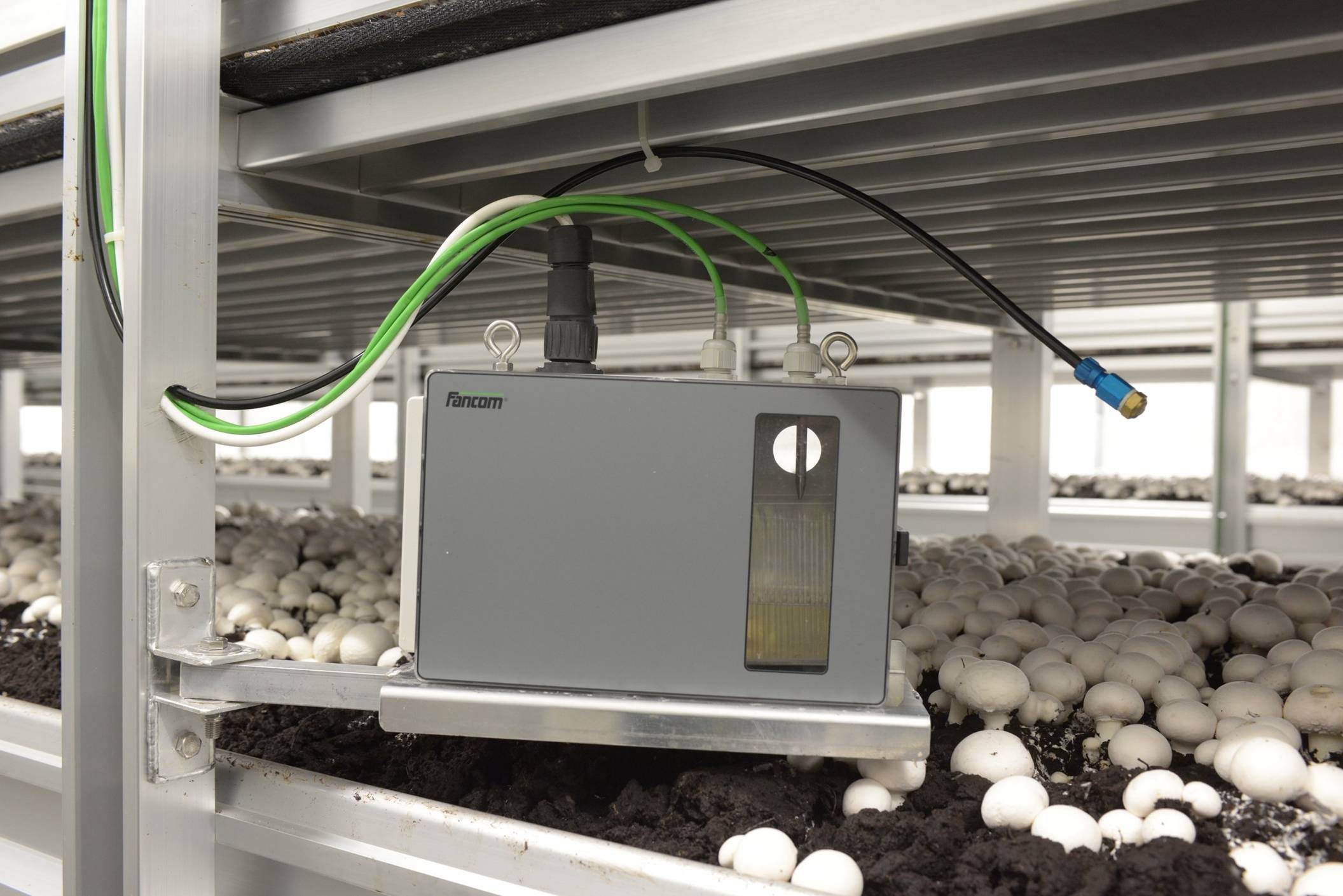

24-V-AC-Axiallüfter werden nach Angaben von Anlagenherstellern für diese Aufgabe in professionellen Pilzzuchtanlagen eingesetzt, unter anderem in Psychrometern und RH-Messboxen im Umfeld von Fancom-Klimaregelsystemen.

Der S095-24-HWB bietet mit seiner kompakten Bauform und seiner Luftförderleistung eine mögliche Lösung für die konstruktive Integration in entsprechende Messgeräte. Die Eignung für ein bestimmtes Sensorgehäuse oder Gerätemodell ist anhand der jeweiligen technischen Anforderungen zu prüfen.

24 V AC für industrielle Mess- und Steuerungstechnik

In der industriellen Automatisierung sowie in der Agrar- und Gebäudetechnik werden häufig Steuerstromkreise mit 24 V Wechselspannung eingesetzt. Diese können beispielsweise über geeignete Transformatoren versorgt werden.

Der TIGER S095-24-HWB ist für den direkten Betrieb an einer entsprechend ausgelegten 24-V-AC-Versorgung vorgesehen. Bei vorhandener und ausreichend dimensionierter Wechselspannungsversorgung ist für den Lüfter kein zusätzliches AC/DC-Netzteil erforderlich.

Dies erleichtert die Integration in geeignete Steuerungsarchitekturen und ist insbesondere für OEM-Hersteller, Geräteentwickler und Systemintegratoren interessant.

Professionelle Pilzzucht und Mushroom Growing

Die industrielle Pilzzucht stellt hohe Anforderungen an die Überwachung und Regelung der klimatischen Bedingungen. Temperatur, Luftfeuchtigkeit, CO2-Konzentration und Luftbewegung müssen entsprechend den jeweiligen Kultivierungsprozessen erfasst und gesteuert werden.

Kompakte Axiallüfter übernehmen dabei wichtige Aufgaben innerhalb der Mess- und Regeltechnik. Dazu gehören insbesondere die Luftprobenführung in Psychrometern, die Belüftung von Sensorgehäusen und die Luftförderung innerhalb technischer Gerätebaugruppen.

Der S095-24-HWB richtet sich deshalb auch an Hersteller professioneller Pilzzuchtanlagen, Entwickler von Feuchtemessgeräten sowie Systemintegratoren der Agrar- und Klimaregelungstechnik.

Vertical Farming, Indoor Farming und Agrarautomatisierung

Weitere mögliche Anwendungsbereiche bestehen im Vertical Farming, Indoor Farming, in der Gewächshausautomatisierung und in anderen Systemen der Controlled Environment Agriculture (CEA).

In diesen Anlagen werden Sensorik, Klimaregelung, Luftführung und elektrische Automatisierung miteinander kombiniert, um kontrollierte Wachstumsbedingungen zu schaffen.

24-V-AC-Axiallüfter können dabei in geeigneten Messgeräten, Sensorbaugruppen, Steuerungseinheiten und technischen Luftführungssystemen eingesetzt werden, sofern die elektrischen und mechanischen Anforderungen sowie die zulässigen Umgebungsbedingungen eingehalten werden.

Ihre Vorteile auf einen Blick

• Industrie-Axiallüfter für 24 V AC (Wechselspannung)

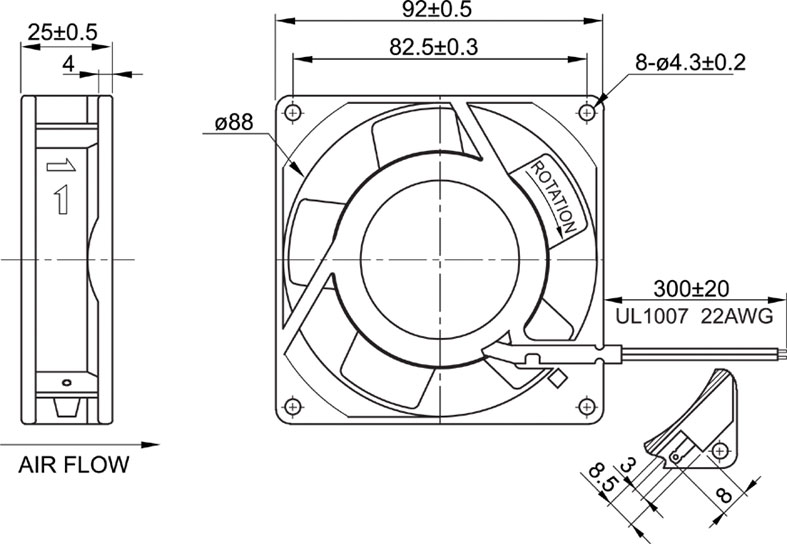

• Kompakte Abmessungen von 92 x 92 x 25 mm
• Betrieb mit 50/60 Hz
• Kugelgelagerte Motorkonstruktion
• Robuster Aluminiumdruckgussrahmen aus ADC12
• Lüfterrad aus thermoplastischem PBT gemäß UL 94 V-0
• Impedanzgeschützter Motor
• Nominelle Lebensdauer von 40.000 Betriebsstunden gemäß Herstellerangabe
• Maximale Luftfördermenge von 55,8 m³/h bei 50 Hz
• Maximale Luftfördermenge von 67,8 m³/h bei 60 Hz
• Drehzahl von 2.500 U/min bei 50 Hz
• Drehzahl von 3.000 U/min bei 60 Hz
• Elektrischer Anschluss über Anschlusslitzen
• Interessant für OEM-Hersteller und Systemintegratoren
• Einsetzbar in geeigneten Psychrometern und RH-Feuchtemesssystemen

Typische Einsatzbereiche

• Psychrometer zur Messung der relativen Luftfeuchtigkeit
• RH-Messboxen und belüftete Feuchtemessgeräte
• Aktive Luftprobenführung über Temperatur- und Feuchtesensoren
• Professionelle Pilzzuchtanlagen und Mushroom Growing
• Klimaüberwachung in Zucht- und Kultivierungskammern
• Agrarautomatisierung und Klimaregelungssysteme
• Vertical Farming und Indoor Farming
• Gewächshaus- und Kultivierungstechnik
• Elektronische Steuerungs- und Sensorgehäuse
• Schaltschrank- und Gerätebelüftung
• Industrieelektronik und Mechatronik
• Maschinen-, Apparate- und Anlagenbau
• Mess-, Prüf- und Automatisierungstechnik

Technische Daten

Die maximale Luftfördermenge gilt bei freiem Luftdurchlass. Der maximale statische Druck wird bei einem anderen Betriebspunkt erreicht. Die tatsächliche Luftförderleistung hängt vom Strömungswiderstand der jeweiligen Einbausituation ab.

Hinweise für Konstrukteure und Anlagenhersteller

Bei der Auswahl des Lüfters sind insbesondere die benötigte Luftfördermenge, der Strömungswiderstand des Messgehäuses beziehungsweise Luftkanals, die elektrische Versorgung und die vorgesehenen Umgebungsbedingungen zu berücksichtigen.

In professionellen Pilzzuchtanlagen können hohe Luftfeuchtigkeit, Kondensation und erhöhte Temperaturen auftreten. Aus Kundenanwendungen sind relative Luftfeuchtigkeiten bis 95 % und Kammertemperaturen bis 80 °C während einer 24-stündigen thermischen Behandlung bekannt. Dabei können die eingesetzten Lüfter eingeschaltet bleiben.

Diese Angaben beschreiben Betriebsbedingungen einzelner Kundenanlagen und stellen keine Freigabe oder zugesicherte Belastbarkeit des S095-24-HWB bei diesen Werten dar. Die Eignung für solche Bedingungen muss anhand der zulässigen Betriebsgrenzen des Lüfters gesondert geprüft werden.

Der Lüfter ist für 24 V Wechselspannung ausgelegt. Ein direkter Betrieb an 24 V Gleichspannung ist nicht vorgesehen.

Die genannte Anwendung im Umfeld von Fancom-Klimaregelsystemen beschreibt einen durch Anlagenhersteller bestätigten Einsatzbereich. Daraus ergibt sich keine pauschale Freigabe oder Kompatibilitätszusage für bestimmte Fancom-Gerätemodelle.

Weitere technische Informationen und Datenblätter sind auf Anfrage erhältlich.
