PCB-Abstandhalter LCC-5, beidseitig rastend, 5 mm, Polyamid natur

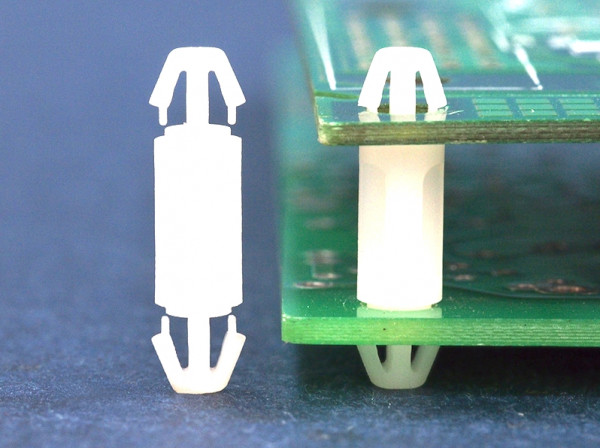

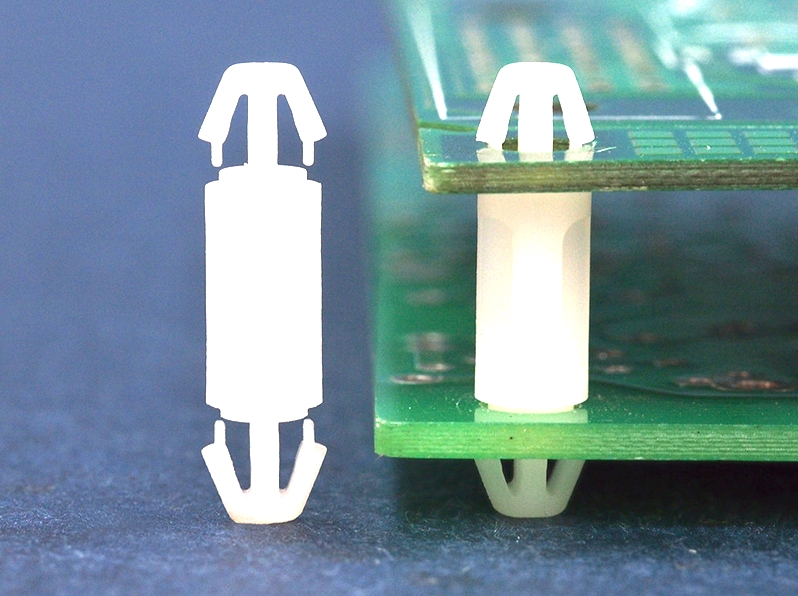

Der PCB-Abstandhalter LCC-5 ist eine praktische und wirtschaftliche Lösung zur schraubenlosen Befestigung elektronischer Baugruppen. Er eignet sich sowohl zur Verbindung zweier Leiterplatten als auch zur Montage einer Leiterplatte auf einem Montageblech oder Gehäuse. Die beidseitigen Rastköpfe werden einfach in die vorgesehenen Bohrungen eingedrückt und verriegeln dort selbstständig.

Der definierte Montageabstand von 5 mm schafft den erforderlichen Freiraum für Bauteile, Leiterbahnen und Lötstellen. Dadurch eignet sich der Abstandhalter besonders für kompakte Elektronikbaugruppen, mehrlagige Leiterplatten, Steuerungsmodule sowie Geräte mit begrenztem Einbauraum.

Die einteilige Konstruktion aus elektrisch isolierendem Polyamid benötigt weder Schrauben noch Muttern oder Unterlegscheiben. Dies reduziert die Anzahl der Einzelteile, verkürzt die Montagezeit und ermöglicht eine schnelle sowie wirtschaftliche Verarbeitung in der Prototypenfertigung und Serienproduktion.

Ihre Vorteile auf einen Blick

• Definierter Platinenabstand von 5 mm
• Beidseitig rastende Schnappbefestigung
• Schraubenlose und zeitsparende Montage
• Geeignet zur Verbindung zweier Leiterplatten oder zur Leiterplattenmontage auf Blechen und Gehäusen
• Keine zusätzlichen Befestigungselemente erforderlich
• Elektrisch isolierendes Polyamid
• Für Leiterplattenstärken von ca. 1,2 bis 1,7 mm geeignet
• Flammwidrig gemäß UL 94 V-2
• Naturfarbene Ausführung

Typische Einsatzbereiche

• Elektronikgerätebau
• Leiterplatten- und Baugruppenmontage
• Schaltschrankbau
• Industrieelektronik
• Steuerungs- und Regelungstechnik
• Automatisierungstechnik
• Mess- und Prüftechnik
• Netzteile und Stromversorgungen
• Embedded-Systeme
• Prototypen- und Serienfertigung

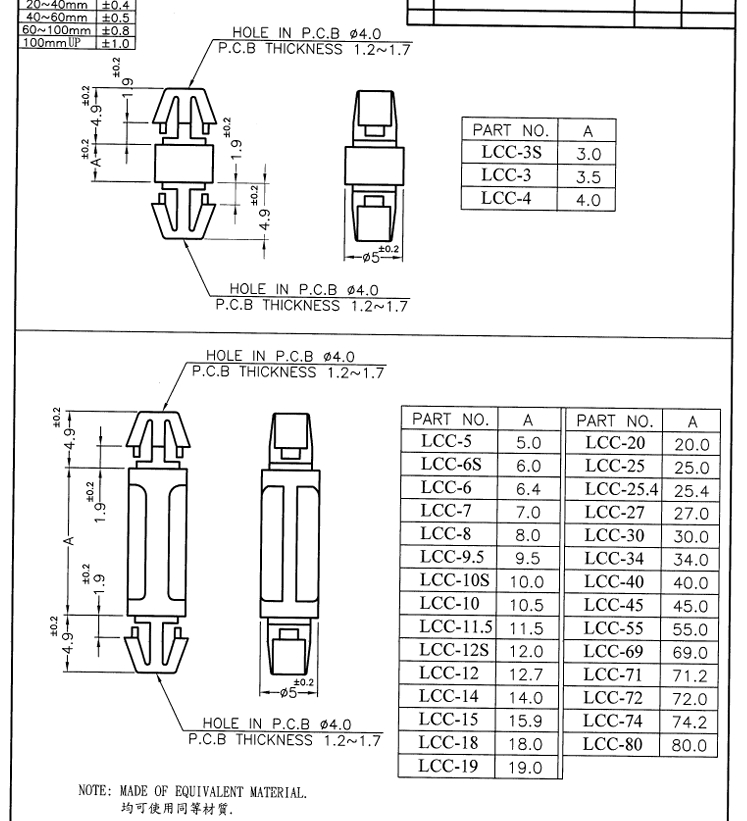

Technische Daten

• Produkttyp: PCB-Abstandhalter / Leiterplatten-Abstandhalter
• Montageabstand: 5,0 mm
• Montageart: beidseitige Rast- und Schnappmontage
• Geeignete Leiterplattenstärke: ca. 1,2 bis 1,7 mm
• Erforderlicher Bohrungsdurchmesser: ca. 4,0 mm
• Material: Polyamid (PA)
• Farbe: Natur
• Elektrisch isolierend
• Entflammbarkeitsklasse: UL 94 V-2
• Ausführung: einteilig

Montagehinweis

Der Abstandhalter wird zunächst mit einem Rastkopf in die Befestigungsbohrung der ersten Leiterplatte eingesetzt. Anschließend wird die zweite Leiterplatte auf den gegenüberliegenden Rastkopf gedrückt, bis die Rastverbindung vollständig eingerastet ist. Für eine optimale Haltekraft sollten Leiterplattenstärke und Bohrungsdurchmesser den angegebenen Spezifikationen entsprechen.
