Axiallüfter 80 × 80 × 25 mm, 24V AC, Kugellager

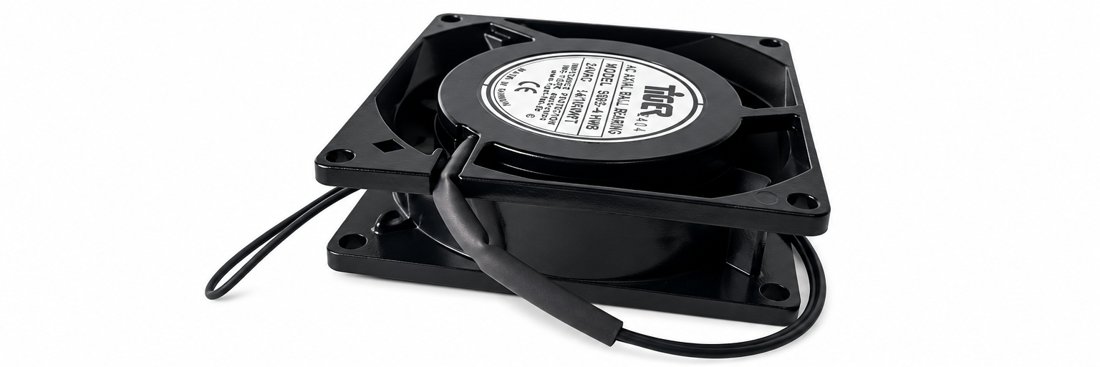

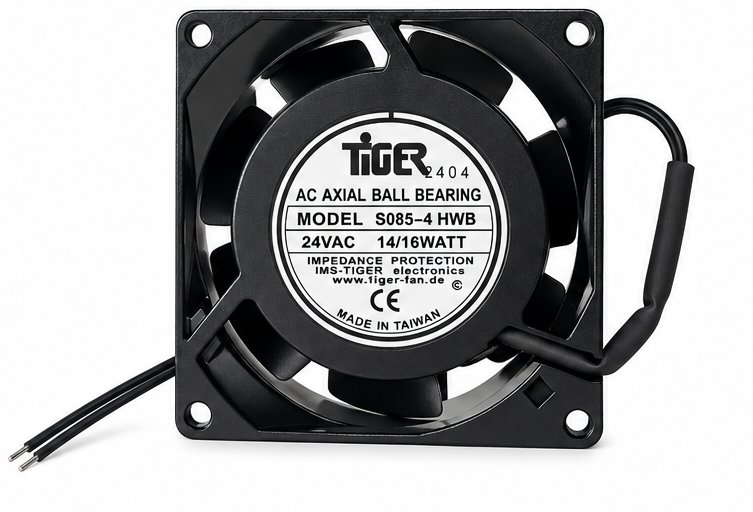

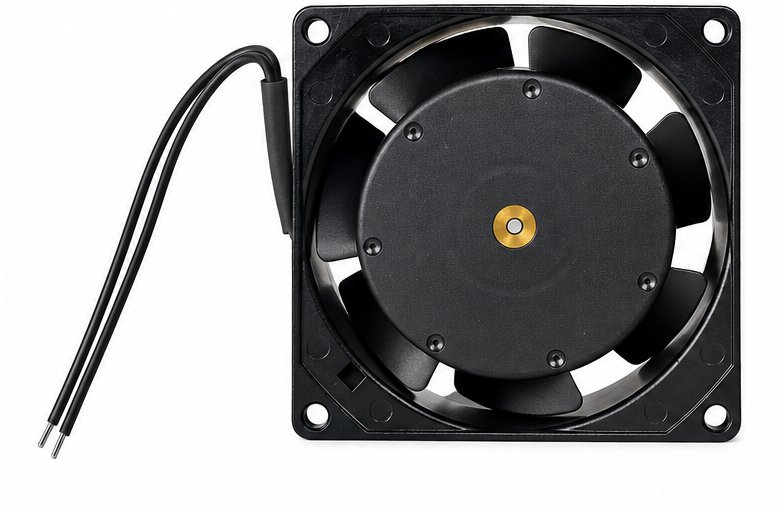

TIGER S085-4-HWB – Industrie-Axiallüfter 80 x 80 x 25 mm, 24 V AC

Der TIGER S085-4-HWB ist ein kompakter, kugelgelagerter Industrie-Axiallüfter für den Betrieb mit 24 V AC (Wechselspannung) bei 50/60 Hz. Mit seinen Abmessungen von 80 x 80 x 25 mm eignet sich der Wechselstromlüfter für die Integration in elektronische Geräte, industrielle Steuerungen, Messsysteme und automatisierte Anlagen.

Der widerstandsfähige Aluminiumdruckgussrahmen aus ADC12, das Lüfterrad aus schwer entflammbarem PBT gemäß UL 94 V-0 und der impedanzgeschützte Motor sind auf den industriellen Einsatz ausgelegt. Die nominelle Lebenserwartung beträgt 40.000 Betriebsstunden nach DIN 622 gemäß Herstellerangabe.

Neben der klassischen Geräte- und Schaltschrankbelüftung ist die professionelle Pilzzuchttechnik ein wichtiger Anwendungsbereich. Hier werden kompakte 24-V-AC-Axiallüfter unter anderem zur aktiven Luftführung in Psychrometern und RH-Feuchtemesssystemen eingesetzt.

Sensorbelüftung in Psychrometern und RH-Messsystemen

In professionellen Pilzzuchtanlagen müssen Temperatur, relative Luftfeuchtigkeit (Relative Humidity, RH) und weitere Klimaparameter kontinuierlich überwacht werden. Diese Messwerte bilden die Grundlage für die automatische Regelung der Bedingungen in den Zuchtkammern.

Eine wichtige Aufgabe übernehmen dabei belüftete Feuchtemessgeräte und Psychrometer. Bei klassischen Psychrometern wird die relative Luftfeuchtigkeit anhand der Trocken- und Feuchttemperatur bestimmt. Dafür ist eine geeignete Luftströmung an den Messfühlern erforderlich.

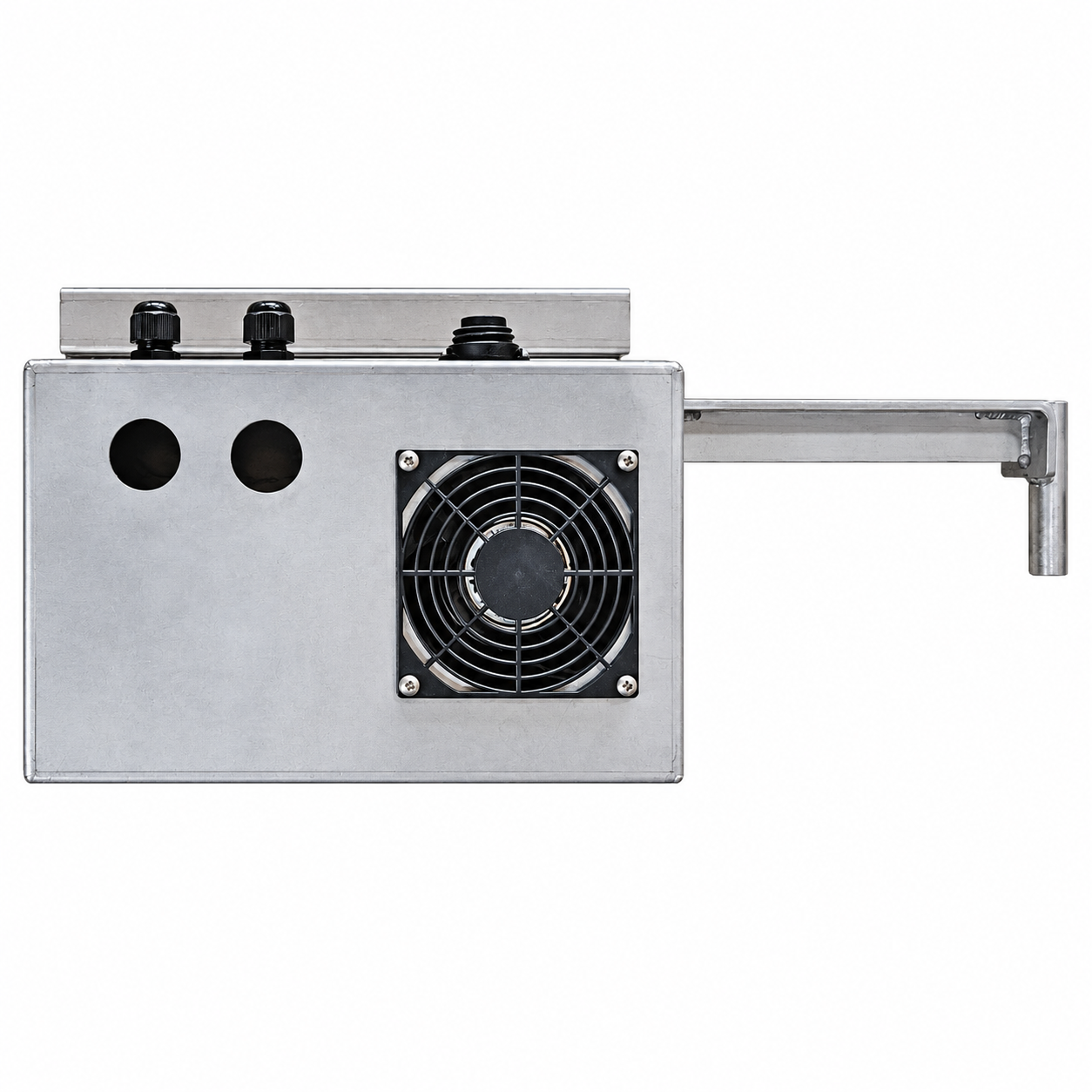

Ein integrierter Axiallüfter saugt Raumluft an und führt sie durch das Messgehäuse über die Sensoren. Diese aktive Luftprobenführung sorgt für einen kontinuierlichen Luftaustausch und unterstützt die zeitnahe Erfassung von Veränderungen der Raumluft.

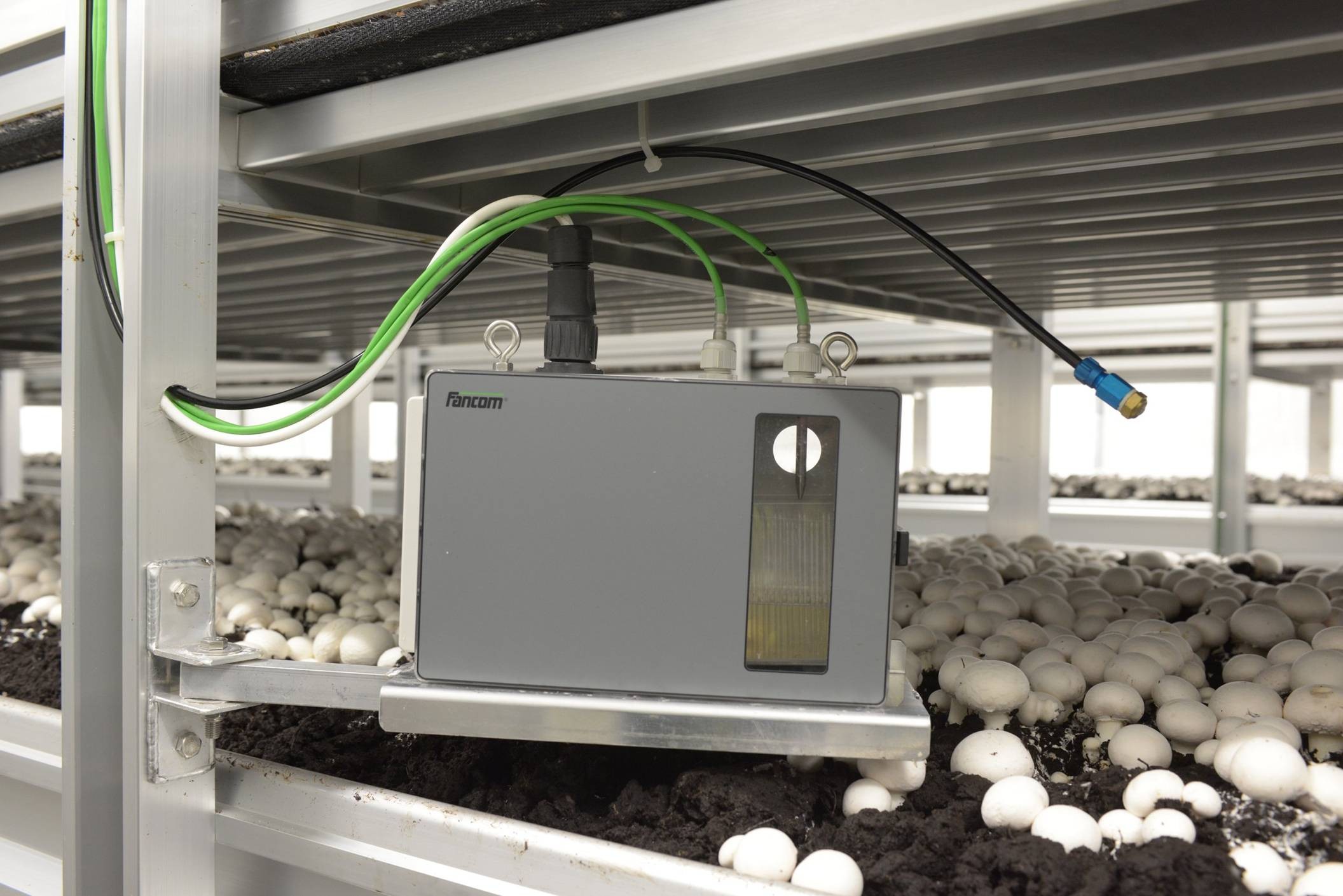

24-V-AC-Axiallüfter werden nach Angaben von Anlagenherstellern für diese Aufgabe in professionellen Pilzzuchtanlagen eingesetzt, unter anderem in Psychrometern und RH-Messboxen im Umfeld von Fancom-Klimaregelsystemen.

Der S085-4-HWB bietet mit seiner kompakten Bauform und seiner Luftförderleistung eine mögliche Lösung für die konstruktive Integration in entsprechende Messgeräte. Die Eignung für ein bestimmtes Sensorgehäuse oder Gerätemodell ist anhand der jeweiligen technischen Anforderungen zu prüfen.

24 V AC für industrielle Mess- und Steuerungstechnik

In der industriellen Automatisierung sowie in der Agrar- und Gebäudetechnik werden häufig Steuerstromkreise mit 24 V Wechselspannung eingesetzt. Diese können beispielsweise über geeignete Transformatoren versorgt werden.

Der TIGER S085-4-HWB ist für den direkten Betrieb an einer entsprechend ausgelegten 24-V-AC-Versorgung vorgesehen. Bei vorhandener Wechselspannungsversorgung ist für den Lüfter kein zusätzliches AC/DC-Netzteil erforderlich.

Dies erleichtert die Integration in geeignete Steuerungsarchitekturen und ist insbesondere für OEM-Hersteller, Geräteentwickler und Systemintegratoren interessant.

Pilzzucht, Mushroom Growing und moderne Agrartechnik

Die professionelle Pilzzucht stellt hohe Anforderungen an die Überwachung der klimatischen Bedingungen. Temperatur, Luftfeuchtigkeit, CO2-Konzentration und Luftbewegung müssen entsprechend den jeweiligen Kultivierungsprozessen erfasst und geregelt werden.

Kompakte Axiallüfter übernehmen in solchen Anlagen wichtige Aufgaben innerhalb der Mess- und Regeltechnik. Dazu gehören insbesondere die Luftprobenführung in Psychrometern, die Belüftung von Sensorgehäusen und die Luftförderung innerhalb technischer Gerätebaugruppen.

Weitere mögliche Einsatzbereiche bestehen im Vertical Farming, Indoor Farming, in der Gewächshausautomatisierung und in anderen Systemen der Controlled Environment Agriculture (CEA).

Der S085-4-HWB richtet sich damit nicht nur an Anwender der klassischen Industrieelektronik, sondern auch an Hersteller und Systemintegratoren von Agrar-, Klima- und Kultivierungstechnik.

Ihre Vorteile auf einen Blick

• Industrie-Axiallüfter für 24 V AC (Wechselspannung)

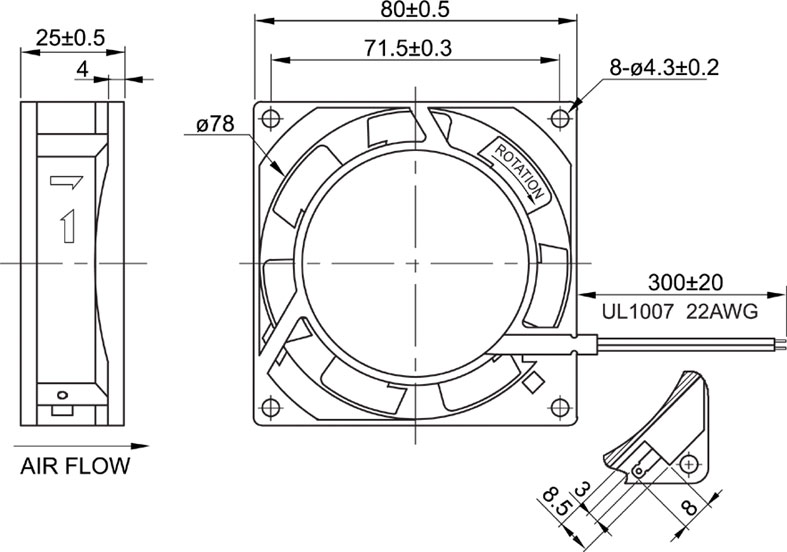

• Kompakte Abmessungen von 80 x 80 x 25 mm
• Betrieb mit 50/60 Hz
• Kugelgelagerte Motorkonstruktion
• Robuster Aluminiumdruckgussrahmen aus ADC12
• Lüfterrad aus thermoplastischem PBT gemäß UL 94 V-0
• Impedanzgeschützter Motor
• Nominelle Lebenserwartung von 40.000 Betriebsstunden nach DIN 622 gemäß Herstellerangabe
• Maximale Luftfördermenge von 33,6 m³/h bei 50 Hz
• Drehzahl von 2.600 U/min bei 50 Hz
• Elektrischer Anschluss über Anschlusslitzen
• Für geeignete Einbaulagen in industriellen Geräten und Anlagen
• Interessant für OEM-Hersteller und Systemintegratoren
• Einsetzbar in geeigneten Psychrometern und RH-Feuchtemesssystemen

Typische Einsatzbereiche

• Psychrometer zur Messung der relativen Luftfeuchtigkeit
• RH-Messboxen und belüftete Feuchtemessgeräte
• Aktive Luftprobenführung über Temperatur- und Feuchtesensoren
• Professionelle Pilzzuchtanlagen und Mushroom Growing
• Agrarautomatisierung und Klimaregelungssysteme
• Vertical Farming und Indoor Farming
• Gewächshaus- und Kultivierungstechnik
• Elektronische Steuerungs- und Sensorgehäuse
• Schaltschrank- und Gerätebelüftung
• Industrieelektronik und Mechatronik
• Maschinen-, Apparate- und Anlagenbau
• Mess-, Prüf- und Automatisierungstechnik
• Elektronische Schalt- und Zählerschränke

Technische Daten

Die maximale Luftfördermenge gilt bei freiem Luftdurchlass. Der maximale statische Druck wird bei einem anderen Betriebspunkt erreicht. Die tatsächliche Luftförderleistung hängt vom Strömungswiderstand der Einbausituation ab.

Hinweise für Konstrukteure und Anlagenhersteller

Bei der Auswahl des Lüfters sind die erforderliche Luftfördermenge, der Strömungswiderstand des Messgehäuses beziehungsweise Luftkanals, die elektrische Versorgung und die vorgesehenen Umgebungsbedingungen zu berücksichtigen.

In professionellen Pilzzuchtanlagen können hohe Luftfeuchtigkeit, Kondensation und erhöhte Temperaturen auftreten. Aus Kundenanwendungen sind relative Luftfeuchtigkeiten bis 95 % und Kammertemperaturen bis 80 °C während einer 24-stündigen thermischen Behandlung bekannt. Dabei können die eingesetzten Lüfter eingeschaltet bleiben.

Diese Angaben beschreiben Betriebsbedingungen einzelner Kundenanlagen und stellen keine Freigabe oder zugesicherte Belastbarkeit des S085-4-HWB bei diesen Werten dar. Die Eignung für solche Bedingungen muss anhand der zulässigen Betriebsgrenzen des Lüfters gesondert geprüft werden.

Der Lüfter ist für 24 V AC ausgelegt. Ein direkter Betrieb an 24 V DC ist nicht vorgesehen.

Weitere technische Informationen und das Datenblatt sind auf Anfrage erhältlich.

Abbildung ähnlich.
